1.parameters

Product modell

WLT-043R-AP20

Basic parameters

● CPU: Cortex®-A8 arkitektur   Frequency 1,0 GHz

● Memory: 512MB DDR3

● Flash  256MB Nandflash

Display skärm

● Storlek4.3 tum

● Resolution  480 × 272

● Wide-temperature typ, 64K färger eller 260K färger

● LED bakgrundsbelysninglifetime>25000 timmar

Touch skärmen

4-wire motstånd pekskärm  driver inuti

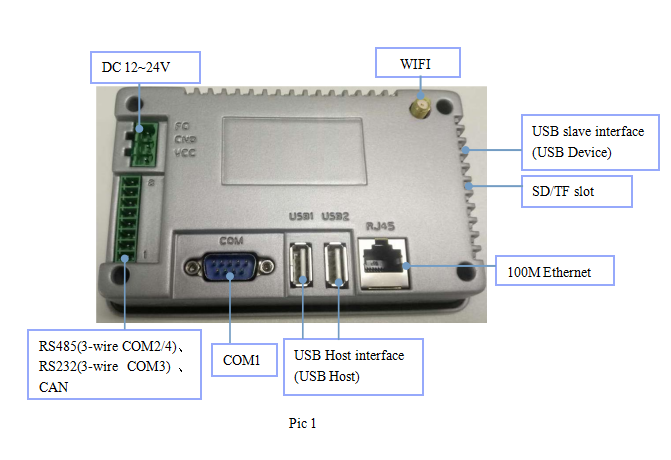

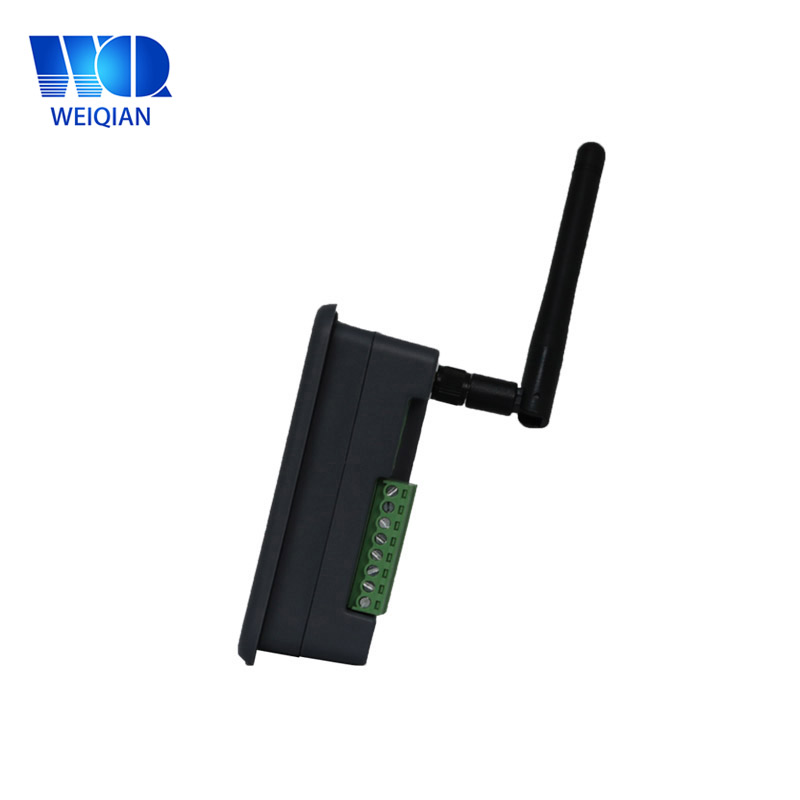

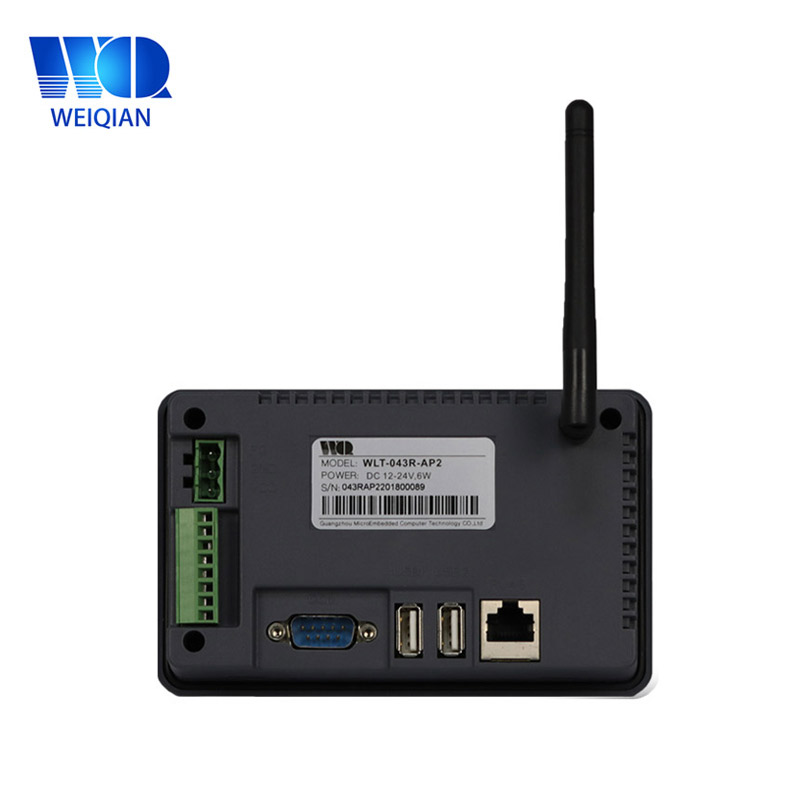

Hardware gränssnitt

● 1 kanal RS-232-DB9 interface  COM1

● 1channel 3-wire RS-232 serial port  COM3

● 2 kanal RS-485 interface  COM2  COM4  , är COM2 en multiplexering av  Can .

● 1 channe ● Can buss.  optional    driver inuti

● 1 channel USB device gränssnitt  support ActiveSync ansluta till PC för utbyte av data och felsöknings ansökan.

● 2 channel USB värdgränssnitt  support vanliga USB device såsom mus, tangentbord, U disk, etc.

● 1 kanalisera 100M Ethernet-gränssnitt.

● 1 kanal SD/MMC kortplats, support TF-kort.

● 1 kanal WiFi modul.  optional

● 1 kanalisera DC12V~24V Power Input gränssnittet.

atten

När den seriella porten är ansluten, måste GND tråd av de två anordningarna anslutas för att undvika att bränna den seriella chip och som påverkar kommunikation.

OS

Windows CE 6,0 R3

Defend grad

IP65 (frontpanelen)

working miljö

● power  DC 12V~24V

● working temperatur  -10~60 ℃

● storage temperatur  -20~80 ℃

● working fuktighet   from 10 to90% RH

Storlek

● shell strukturen  plastic

● panel storlek  139.6 × 86,6   mm

● trepanning storlek  131.2 × 79,2   mm

Application område

● industrial kontroll  detection anordning  instruments och mätare  security övervakning  medical apparat och instrument, intelligenta terminaler embedded hög-end applikations.

● Support CAN-bussnät.

Software support

● Flash effekt-down skydd funktion

● ide:.. Visual Studio 2005/2008.net (NET 2,0 Compact)EVC++Labview development

● Easy ändra användarnamn-defined startbild

● Support bildskärm rotation. (grad: 0/90/180/270)

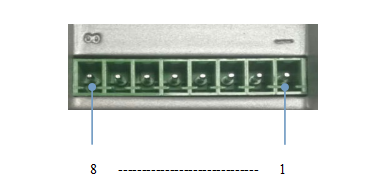

2. Gränssnittsdefinition

1 COM2-485A   CANH           2 COM2-485B   CANL

3 GND                      4 COM3-TX of RS-232

5 COM3-RX of RS-232          6 GND

7 COM4-485A                8 COM4-485B

2.1 RS-232 gränssnitt

2 kanaler  support den högsta-level baudrate 115200 bps. Motsvarande port i Win CE-systemet är COM1   COM3.

2.2 RS-485 gränssnitt

motsvarande port i Win CE-system är COM1  COM2. Och COM2 är en multiplexering av CAN-gränssnitt.

2.3 CAN Bus-gränssnitt

funktion av Can-bus gränssnittet är valfritt. Även, utan terminalmotstånd inuti, pls ange en gång i behov

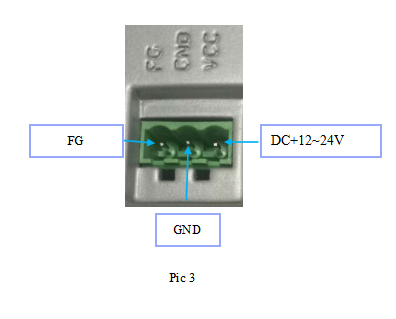

2.4 Power gränssnitt

as som visas i figuren:.

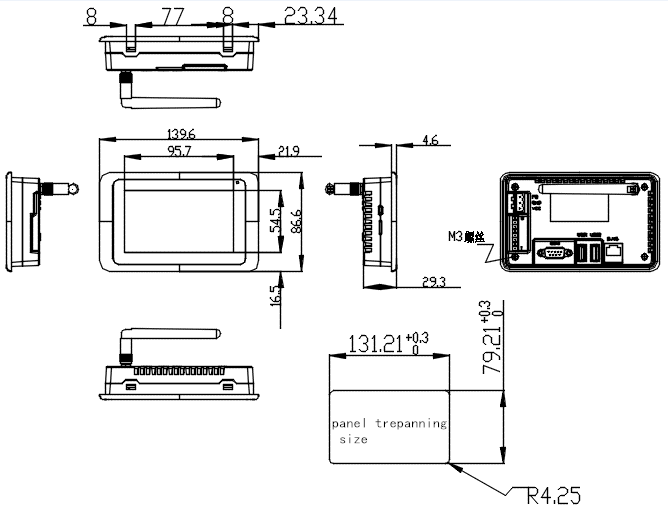

3. Exterior storlek

Exterior storlek  139.6 × 86,6 × 29,3  mm       Trepanning storlek  131.2 × 79,2  mm
